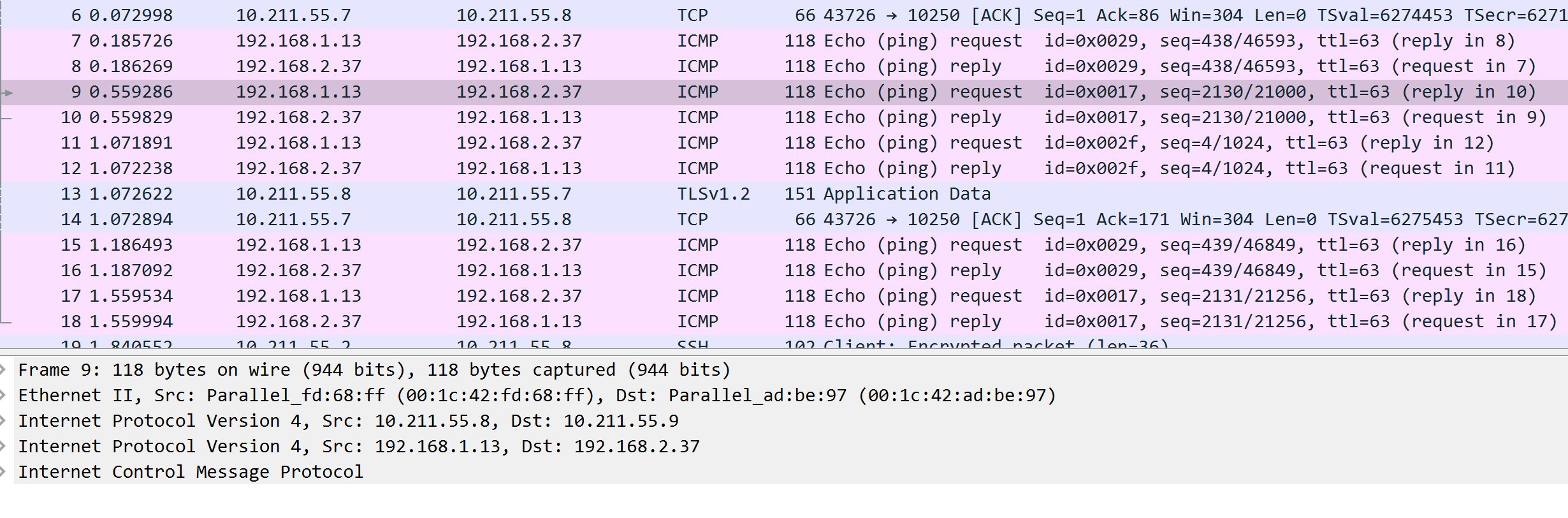

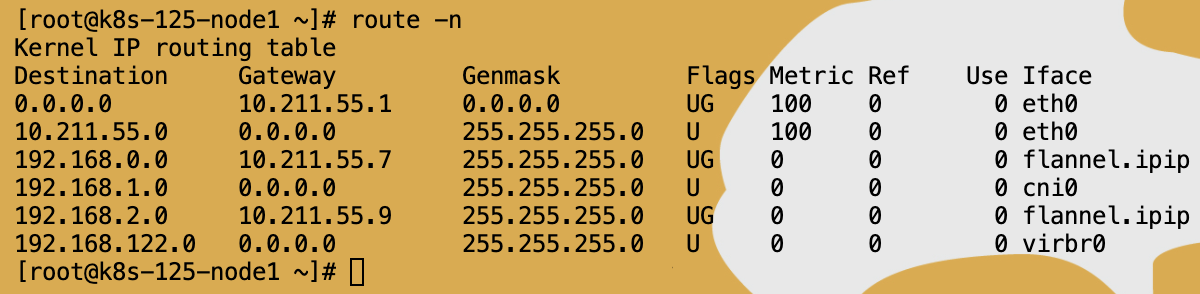

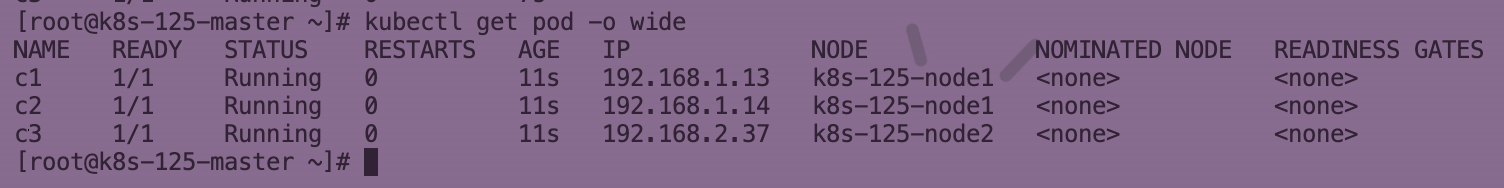

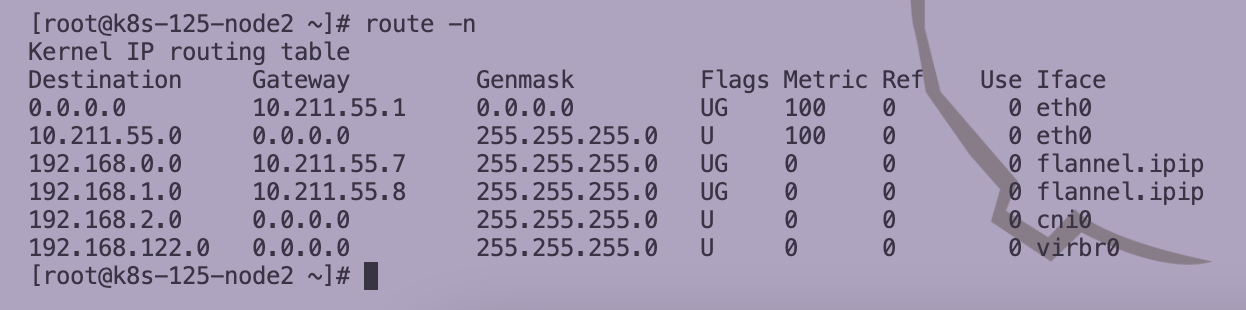

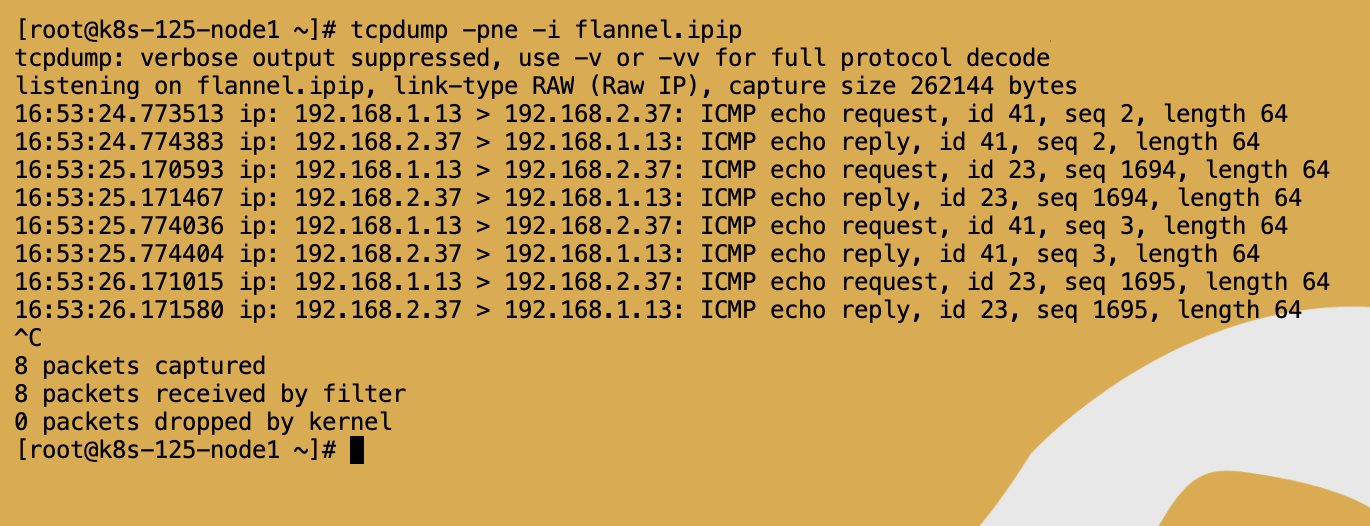

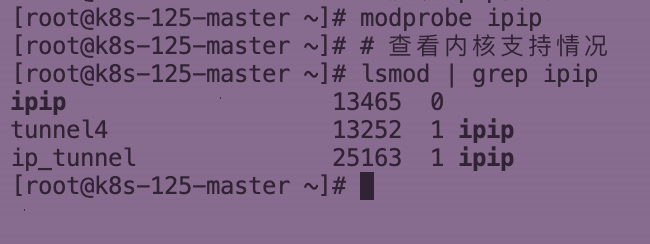

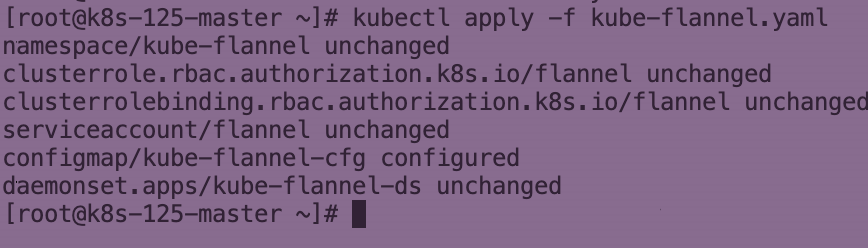

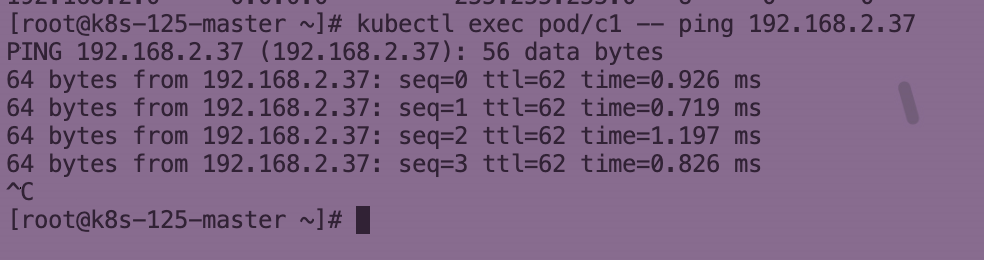

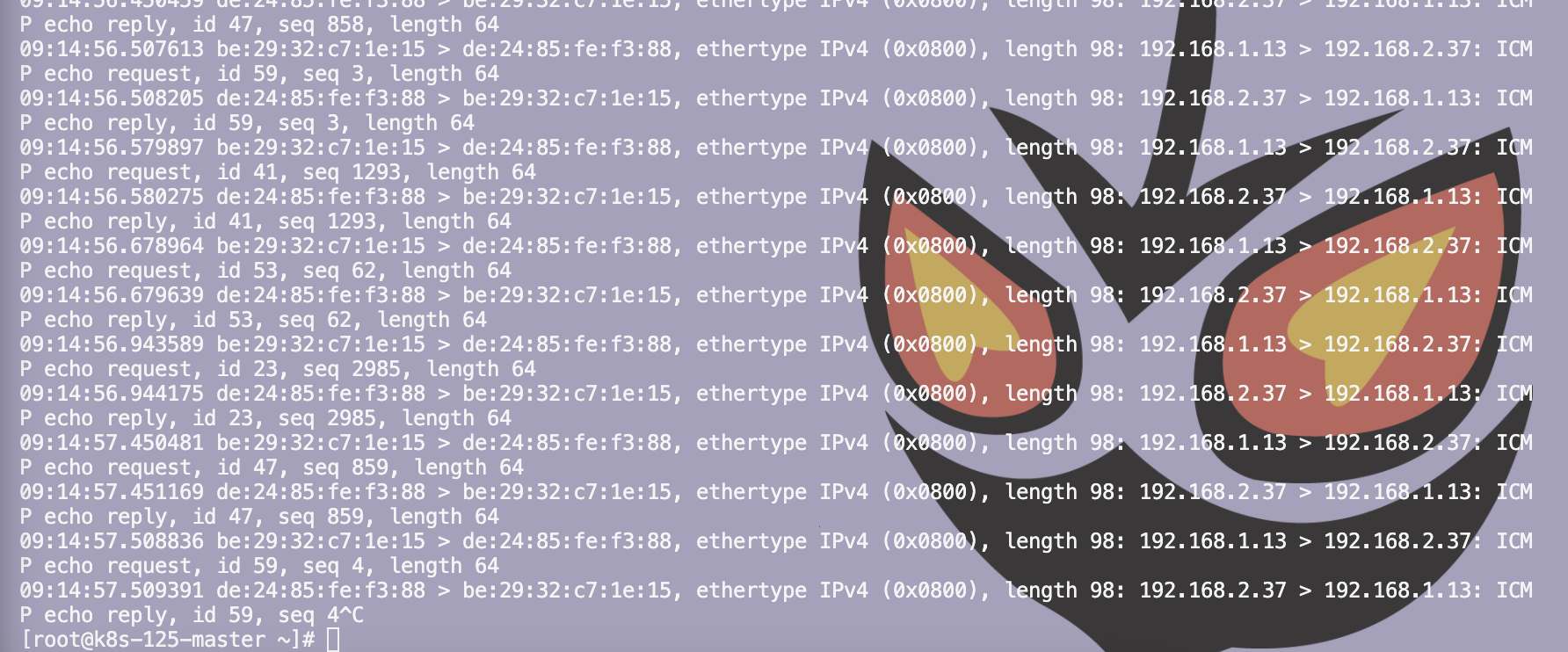

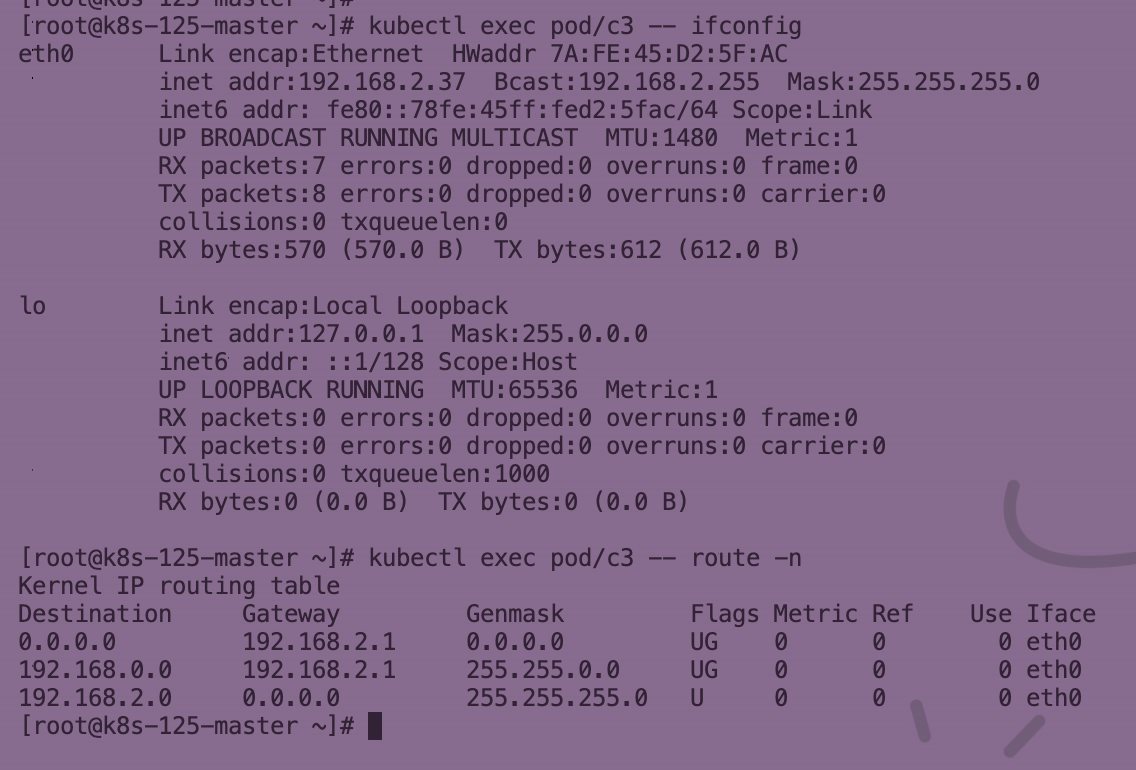

># Flannel IPIP模式 [TOC] ## IPIP模式简介 tn2> ipip模式类似于vxlan模式，不过这个是三层封装三层网络。 更多可以参考这篇文章：https://www.tnblog.net/hb/article/details/7850 ## Flannel IPIP模式简介 tn2>ipip模式下的路由规则与vxlan的不同点在于，这块的网关地址是节点的。而vxlan中网关的地址是其他节点上的`flannel.1`设备。另外就是所使用的`tunnel`设备不同。 ## 安装Flannel IPIP模式 tn2>首先通过如下命令使内核支持ipip模块。(每个节点都检测一下) ```bash # 加载ipip模式 modprobe ipip # 查看内核支持情况 lsmod | grep ipip ```  tn2>将`net.conf`的类型改为`ipip`模式，然后apply一下即可。  ```bash kubectl delete -f kube-flannel.yaml kubectl apply -f kube-flannel.yaml ```  ## 原理实践 tn2>首先我们部署三个Pod。  >### 同节点不同pod通信 tn2>走二层桥接模式，不讲了 >### 不同节点的pod通信 tn2>我们以c1与c3为例。首先查看两个pod的路由与IP信息。 ```bash kubectl exec pod/c1 -- ifconfig kubectl exec pod/c1 -- route -n kubectl exec pod/c3 -- ifconfig kubectl exec pod/c3 -- route -n ```   tn2>尝试ping是没有问题的。 ```bash kubectl exec pod/c1 -- ping 192.168.2.37 ```  tn2>我们c1 pod想ping通c3 pod（192.168.2.37）走的是二条路由从eth0这个接口出去，然后通过找到连接的线到主机网络名称空间。由于我们的c1 pod在node1节点上，并且要访问的ip不在同一网段，所以我们需要查询node1节点路由。  tn2>由于我们访问的ip地址是`192.168.2.37`，那么我们应该走第五条路由，网关为`10.211.55.9`节点从`flannel.ipip`网卡出去。 当我们的网关为`10.211.55.9`由于是同一网段所以会从第二条路由出去，但是在这个时候我们会进行ipip封包。 ```bash 外层源IP（主机IP 10.211.55.8）外层目的IP（对方节点 10.211.55.9） 源Mac：eth0(节点mac) 目的Mac：eth0(对方节点mac) 内层源IP（pod的ip）内层目的IP（对方pod的ip）内层没有mac，内层没有mac ``` tn2>我们可以在ping时抓`flannel.ipip`网卡的包。 可以发现根本没有mac地址。 ```bash tcpdump -pne -i flannel.ipip ```  tn2>我们可以再来主机的`eth0`上抓包看是如何进行封包的。 正如我们所说的那样，没有pod的ipip地址。 ```bash tcpdump -pne -i eth0 -w flannel_ipip.cap ```  tn2>到node2节点上后，我们将会发往`flannel.ipip`进行解封包，然后再查路由表到下一跳cni0中，如果cni0不知道会发送ARP包进行广播，最后将数据包发送到我们的c3 pod上。  tn2>那他们在ping时拿到的mac地址是？ 分别是自己的mac地址和同主机的cni0网卡mac地址。
