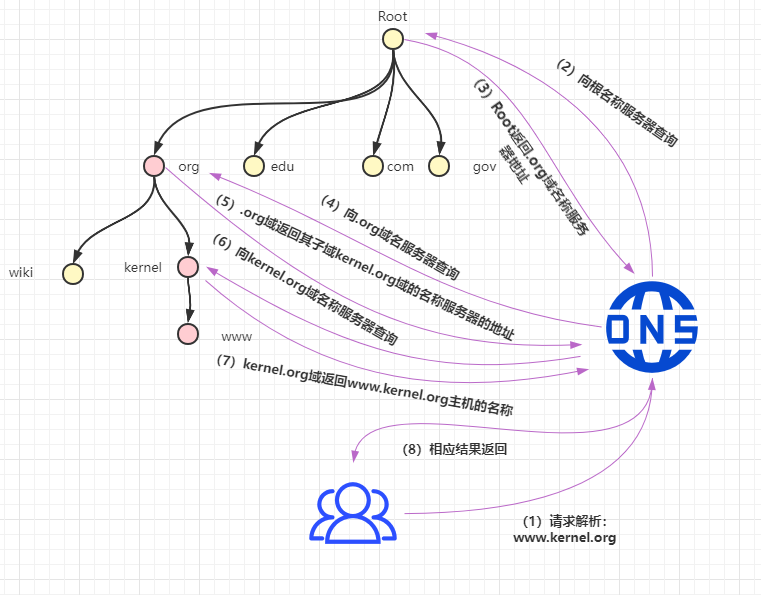

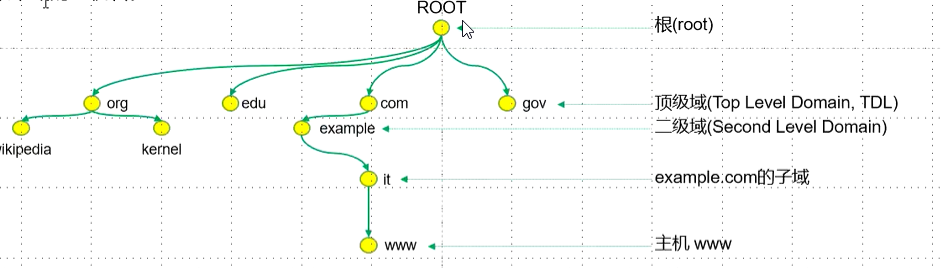

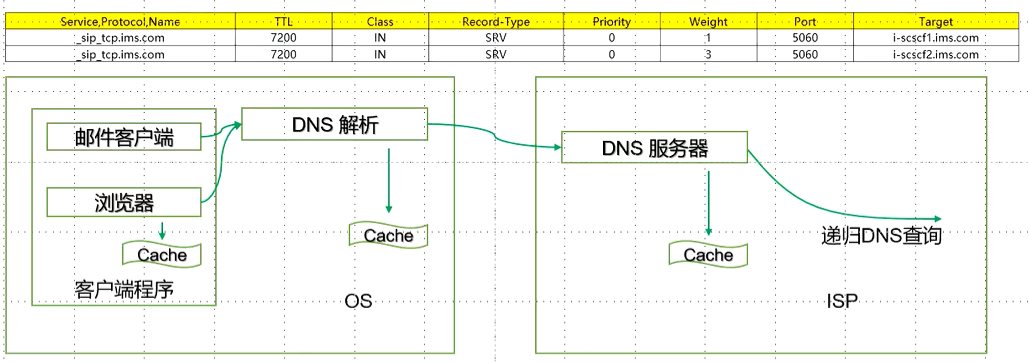

>#Network DNS [TOC] 简介 ------------ tn2>DNS的全称是Domain Name System，DNS负责主机名称之间和互联网络地址之间的映射，在我们上网或者发送电子邮件的时候，一般都会使用主机名而部署IP地址，因为前者更容易记忆，但是对于计算机，使用数字（IP地址）则更为方便。DNS能够帮助我们将主机名转换成计算机更容易识别的IP地址。从而完成主机之间通信。DNS是一个层级的分布式的数据库，以C/S架构工作，它将互联网名称（域名）和IP地址的对应关系记录下来，可以为客户端提供名称解析的功能。它允许对整个数据库各个部分进行本地控制，借助备份和缓存机制，DNS将有足够的强壮性。DNS 数据库一层级的树状结构组织，最顶级的服务器被称为【根】（root），以表示，它是所有子树的根。root将自己划分为多个子域（subdomain）,这些子域包括 com，net，org，gov，net 等等，这些子域被称为顶级域（Top Level Domain，TDL）。再进一步，各顶级域名再将自己划分成多个子域，子域还可以再划分子域，最后树的叶子节点就是某个域的主机。  tn2>每个域的名称服务器仅负责本域内的主机的名称解析，如果需要解析子域的主机，就需要再向其子域的名称服务器查询。这样一来，无论主机在哪个域内，都可以从根开始一级一级的找到负责解析此主机名称的域，然后完成域名解析。 DNS 解析步骤 ------------ tn2>客户端向某个DNS服务器发出请求，解析 www.kernel.org 的地址。  >- 服务器先向根名称服务器发出查询请求，根名称服务器的地址是内置在服务器端的，根名称服务器仅返回其下负责的.org域的名称服务器的地址 - DNS 服务器向 .org 域的名称服务器发出查询请求，得到 kernel.org 域的名称服务器的地址 - DNS 服务器向 kernel.org 域的名称服务器发出查询请求，该服务器发现请求的主机 www 就是本域下的主机名，于是返回 www.kernel.org 主机地址 - DNS 服务器将得到的结果返回给客户端。 DNS 缓存 ------------ tn2>在网络通信中，域名的使用频率非常高，一个域名在某段时间内可能被反复的使用，如果每次使用都向 DNS 服务器查询，DNS服务器也向其他服务器发出查询请求的话，将会消耗大量的网络带宽，并且速度也会非常慢。因此，一般在DNS客户端的服务器端都会有缓存，负责某个域的DNS服务器可以定义客户端缓存的时间。DNS TTL 间接控制缓存，从而避免用户体验。  tn2>在网络通信中，更长的缓存对于权威DNS服务器上的DDos攻击更健壮，DNS服务提供商上的DDoS攻击已损害了几个著名的网站。研究表明，DNS缓存可以大大降低DDoS对DNS的影响，前提是缓存的持续时间比攻击时间长。 Bind与实践 ------------ tn2>bind是linux系统下的一个DNS服务程序.bind-utils是bind软件提供的一组DNS工具包, 里面有一些DNS相关的工具.主要有:dig,host,nslookup,nsupdate.使用这些工具可以 进行域名解析和DNS调试工作. >### 安装 tn2>环境：Centos，我们可以通过如下命令进行安装。 ```bash yum -y install bind yum -y install bind-utils ``` tn2>关于相关的文件如下： `/etc/named.conf`————主要配置文件 `/etc/named.rfc1912.zones`————zone解析库 `/var/named`————zone解析库对应文件。<br/> 主配置文件`/etc/named.conf`包括： 监听端口(`listen-on port`)和ip地址 服务作用范围（本机还是指定网段还是全网）（`allow-query`） 递归还是迭代查询(`recursion`) 根区域解析文件（`zone`），其他区域文件可以看到有个`include "/etc/named.rfc1912.zones";`，这下面保存了localhost的区域文件，如果新添加的，卸载这个zones文件里，里面指向了zone文件地址。然后每一个zone文件，是在/var/named下面。  ```bash #cat /etc/named.conf options { listen-on port 53 { 127.0.0.1; };//ipv4监听端口和ip地址，默认只有本地的 listen-on-v6 port 53 { ::1; };//ipv6的监听端口和ip地址 directory "/var/named";//指定DNS区域文件的路径 dump-file "/var/named/data/cache_dump.db";//DNS数据存放数据库的路径 statistics-file "/var/named/data/named_stats.txt";//指定服务器统计信息的文件路径 memstatistics-file "/var/named/data/named_mem_stats.txt";//记录内存使用的情况 allow-query { localhost; };//指定可以发送DNS请求的客户机地址段，也可以用any接受所有。 recursion yes; // 递归还是迭代查询 dnssec-enable yes; // dns安全扩展,可以改为no关闭 dnssec-validation yes; //可以改为no关闭 /* Path to ISC DLV key */ bindkeys-file "/etc/named.iscdlv.key";//ISC DLV KEY路径 managed-keys-directory "/var/named/dynamic";//管理密钥路径 pid-file "/run/named/named.pid";//服务器进程id记录文件 session-keyfile "/run/named/session.key";//会话密钥路径 }; //bind服务的日志参数 logging { channel default_debug { file "data/named.run"; severity dynamic; }; }; //根区域的配置信息 zone "." IN { // 定义zone文件，这里是定义的根域的文件位置 type hint; //区域类型 file "named.ca"; //区域文件名，需要手动创建。范例文件为named.localhost }; include "/etc/named.rfc1912.zones"; // 把named.rfc1912.zones文件包含进来 include "/etc/named.root.key"; // 把/etc/named.root.key文件包含进来 ``` tn2>`type`字段指定区域的类型，对于区域的管理至关重要，一共分为5种： | 类型 | 描述 | | ------------ | ------------ | | master | 主DNS服务器，拥有区域数据文件，并对此区域提供管理数据。 | | slave | 辅助DNS服务器，拥有主DNS服务器的区域数据文件的副本，服务器DNS服务器会从主DNS服务器同步所有区域数据。 | | stub | stub区域与slave区域类似，但只复制主DNS服务器上的NS记录，而不像slave会复制所有区域数据。 | | forward | 转发配置域。 | | hint | 根域服务器的初始化使用的参数 | tn2>接着我们来看解析库里面的内容： ```bash cat /etc/named.rfc1912.zones ```  ```bash # 截取了其中一个 zone "localhost.localdomain" IN { type master; file "named.localhost"; allow-update { none; }; }; ``` tn2>意义如下： `localhost` : 在实际的生产服务器上，这里填写的是你的完整域，也就是你从云计算服务商购买申请的域名是什么就填写什么。 `type master;` : 前面我们见过type hint ，表明是根dns。这里的master，表明是主dns，还有一个值是slave，表明是从dns。当然还有转发，后面会接受。 `file "named.localhost";` : 解析的记录文件。这个named.localhost可以自己定义，定义完成后需要在 `/var/named/` 目录下有一个名称相同的文件与之匹配。 `allow-update { none; };` : 是否允许客户端动态更新，none表明不允许。<br/> 接下来我们来看看`/var/named/`目录下有哪些文件。  tn2>我们可以看到这些就是解析的文件，在文件里面的内容中我们可以看到。我们在NAPTR记录中将`scfcfpool05`映射成了`_sip._udp.scscf01`，在SRV记录条目中将`_sip._udp.scscf01`映射成了A记录条目中的`scscf01`，在A记录中就有我们对应的IP（10.107.171.33）了。  tn2>我们可以通过`nslookup`来进行解析。 ```bash # NAPTR 记录查询 nslookup -type=NAPTR scfcfpool05.ims.mnc001.mcc460.3gppnetwork.org # SRV 记录查询 nslookup -type=SRV scfcfpool05.ims.mnc001.mcc460.3gppnetwork.org # NAPTR 记录查询 nslookup -type=A scfcfpool05.ims.mnc001.mcc460.3gppnetwork.org ``` >### 实践 tn2>首先我们将本机设置为DNS服务器，首先我们修改`/etc/named.conf`文件，然后重启我们的`named`服务。 并且解析我们的`scfcfpool05.ims.mnc001.mcc460.3gppnetwork.org`来看一下解析的服务器地址，当然这是解析不了的因为我们还没有添加到解析库中。 ```bash # 需要删除ipv6 listen-on port 53 { 10.0.0.46; };//改成我们的主机 allow-query { any; }; ``` ```bash systemctl restart named systemctl status named ```  tn2>紧接着我们在`/etc/named.rfc1912.zones`中添加我们的解析项（区域），并且添加我们的文件`vi /var/named/ims.mnc001.mcc460.3gppnetwork.org`，里面的内容就从其他文件里面抄一下改改。 ```bash zone "ims.mnc001.mcc460.3gppnetwork.org" IN { type master; file "ims.mnc001.mcc460.3gppnetwork.org"; }; ``` tn2>添加相关NAPTR、SVR和A记录。我们只需要知道 ```bash $TTL 3H @ IN SOA @ rname.invalid. ( 0 ; serial 1D ; refresh 1H ; retry 1W ; expire 3H ) ; minimum NS @ A 127.0.0.1 AAAA ::1 ;NAPTR Query: scfcfpool05 NAPTR 50 50 "s" "SIP+D2U" "" _sip._udp.scscf01 scfcfpool05 NAPTR 50 50 "s" "SIP+D2U" "" _sip._udp.scscf02 scfcfpool05 NAPTR 50 50 "s" "SIP+D2U" "" _sip._tcp.scscf01 scfcfpool05 NAPTR 50 50 "s" "SIP+D2U" "" _sip._tcp.scscf02 ;SRV Query: _sip._udp.scscf01 SRV 0 0 5070 scscf01 _sip._tcp.scscf01 SRV 0 0 5070 scscf01 _sip._udp.scscf02 SRV 0 0 5070 scscf02 _sip._tcp.scscf02 SRV 0 0 5070 scscf02 ;A Query: scscf01 A 10.0.0.46 scscf02 A 10.0.0.46 scscf02 A 10.0.0.46 scscf02 A 10.0.0.46 scscf02 A 10.0.0.46 ``` tn2>将该文件添加到我们的`named`组下 ```bash chown named ims.mnc001.mcc460.3gppnetwork.org ``` tn2>然后我们修改我们DNS的解析。 ```bash vim /etc/resolv.conf nameserver 10.0.0.46 ``` tn2>最后重启我们的服务并进行测试。 ```bash systemctl restart named nslookup -type=NAPTR scfcfpool05.ims.mnc001.mcc460.3gppnetwork.org nslookup -type=SRV _sip._udp.scscf01.ims.mnc001.mcc460.3gppnetwork.org. nslookup -type=A scscf01.ims.mnc001.mcc460.3gppnetwork.org. ``` tn2>通过层层的解析，最后我们通过A记录解析出我们的IP。    DNS Proxy/Relay ------------ tn2>在使用了DNS代理/中继（DNS Proxy/Relay）功能的组网中，DNS Client将DNS 请求报文直接发送给DNS Proxy/Relay。DNS Proxy/Relay将收到的DNS请求报文转发至DNS Server，并在收到DNS Server的应答报文后将其返回给DNS Client，从而实现域名解析。由此，当DNS Server的地址发生变化时，只需改变DNS Proxy/Relay上的配置，无需逐一改变局域网内每个DNS Client的配置，从而简化了网络管理。 >### DNS Proxy与DNS Relay的功能实现差异 tn2>—— DNS Relay和DNS Proxy功能相同，二者的实现差异在于转发DNS请求报文前是否会先查询本地域名解析表（包 括静态域名解析表以及本地域名缓存表）。 —— DNS Proxy接收到DNS Client的DNS请求报文后会先查找本地域名解析表，如果未查询到对应的解析表项，才将 DNS请求报文转发给DNS Server。 —— DNS Relay接收到DNS Client的DNS请求报文后不会查询本地域名解析表，而是直接将其转发给DNS Server进行 解析。一方面节省了DNS Relay上的DNS缓存开销，另一方面，保证了DNS Client获取解析结果的实时性（如果 DNS Server上域名与IP地址发生变化而DNS Proxy的缓存表未及时更新，会导致DNS Client获取的解析结果错 误）。<br/> 设备使能DNS Proxy功能后，可用于转发内部的DNS客户端和外部DNS服务器之间的DNS请求和应答报文，当DNS 服务器地址发生变化时，只需要在DNS Proxy进行配置，不需要在DNS客户端上进行逐一配置，便于网络的集中管 理。 DNS Relay和DNS Proxy功能相同，区别在于DNS Proxy接收到DNS客户端的DNS查询报文后会查找本地缓存，而 DNS Relay不会查询本地缓存，而是直接转发给DNS服务器进行解析，从而节省了DNS Relay上的DNS缓存开销。  >### DNS Proxy的工作过程 tn2>1.DNS Client将DNS请求报文发送给DNS Proxy，即请求报文的目的地址为DNS Proxy的IP地址。 2.DNS Proxy收到请求报文后，先查找本地静态域名解析表，再根据查询结果判断是否继续查找本地域名缓存表。 ——如果查询到对应的解析表项，则DNS Proxy直接通过DNS应答报文将域名解析结果返回给DNS Client。 ——如果查询不到对应的解析表项，则DNS Proxy将报文转发给DNS Server，通过DNS Server进行域名解析。 3.DNS Proxy收到DNS Server的应答报文后，记录域名解析的结果，并将报文转发给DNS Client。<br/> 只有当DNS Proxy上存在DNS Server地址，且存在到达DNS Server的路由时，DNS Proxy才会向DNS Server发送域名解析请求。否则，DNS Proxy不会向DNS Server发送域名解析请求，也不应答DNS Client的请求 >### 简单示例  tn2>配置Server1为DNS服务器，并在AR1中开启DNS Proxy，命令如下： ```bash dns resolve dns server 10.1.1.2 dns proxy enable interface GigabitEthernet0/0/0 ip address 192.168.1.1 255.255.255.0 interface GigabitEthernet0/0/1 ip address 10.1.1.1 255.255.0.0 ip route-static 0.0.0.0 0.0.0.0 10.1.1.2 ```
